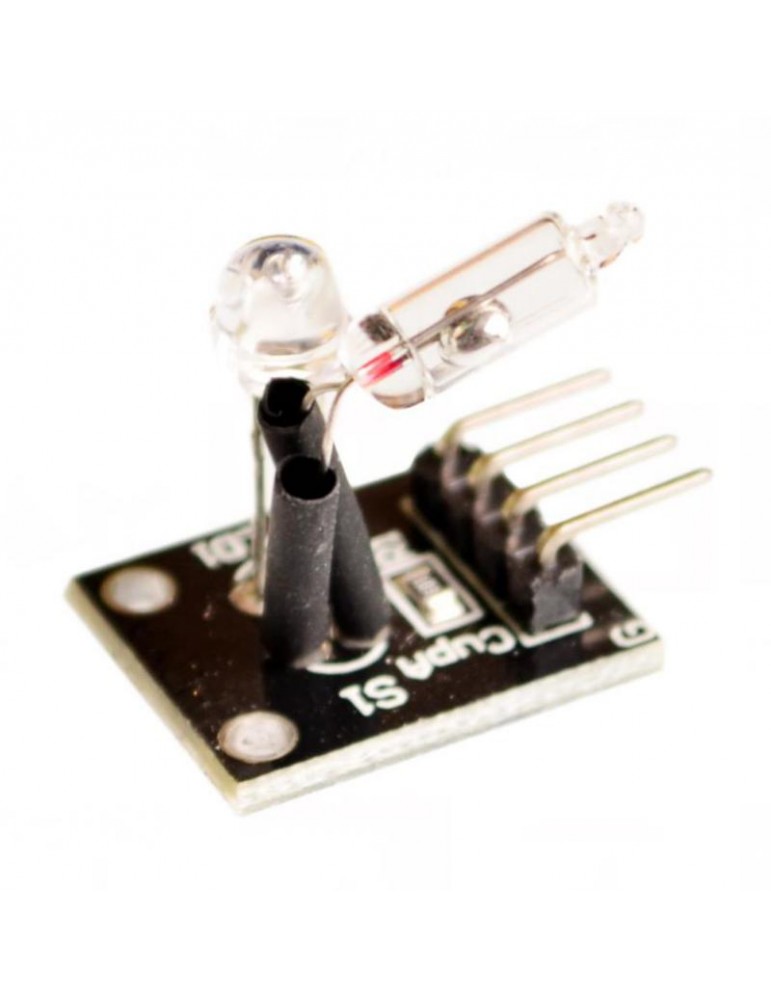

La LED s'allume en fonction de l'inclinaison du module. Lorsque la LED est allumée, le signal est envoyé vers la sortie du module. Une résistance de limitation est nécessaire pour alimenter la led.
Résistance de limitation:

Rf (3,3V) [Rouge]= 120Ω

[Valeurs calculées lors de l'utilisation avec des microcontrôleurs ARM de base tel que la Raspberry Pi]


Rf (5V) [Rouge] = 220Ω
[Valeurs calculées lors de l'utilisation avec des microcontrôleurs Atmel Atmega tel que Arduino]

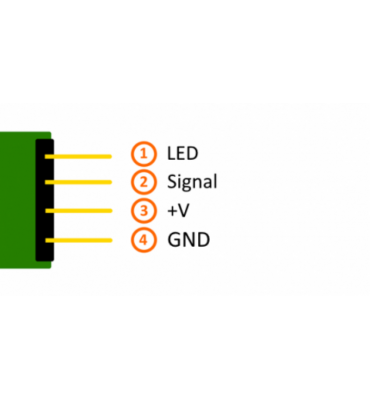

Affectation des broches Arduino:
LED +     =     [Pin 13]
LED -     =     [Pin GND]
Sensor Signal     =     [Pin 10]
Sensor +V     =     [Pin 5V]
Sensor -     =     [Pin GND]

Brochage Raspberry Pi:
LED     =     GPIO24     [Pin 18]
Signal     =     GPIO23     [Pin 16]
+V     =     3,3V     [Pin 1]
GND     =     Masse     [Pin 6]
