• Tension d'entrée: 7 à 24V
• Courant Max: 1A
• Protection contre la polarisation inversée.

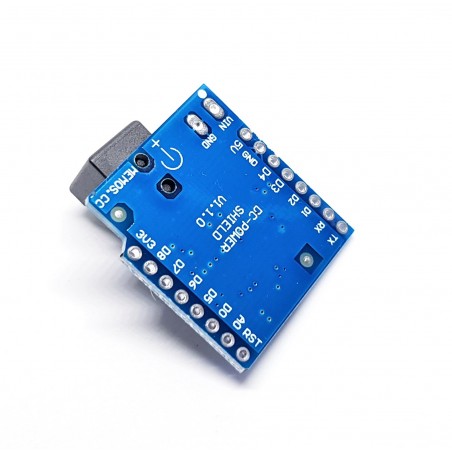

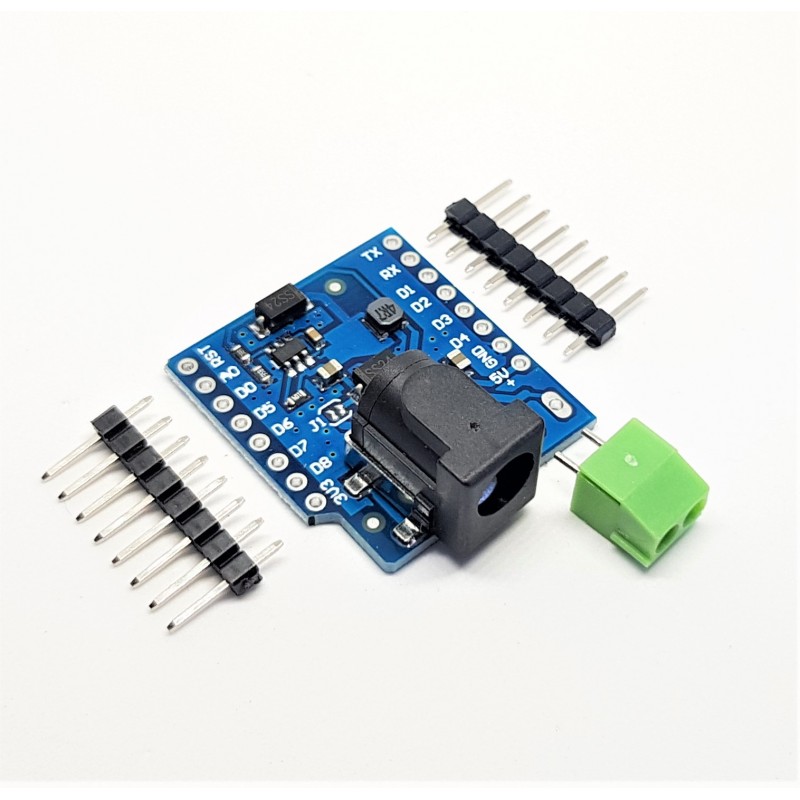

Ce shield peut être utilisé pour alimenter un projet Wemos depuis une source de courant continu comme un bloc d'alimentation mural ou bloc pile. La tension d'entrée doit être entre 7V et 24V continu. Le shield est équipé d'un connecteur d'alimenation jack de 5.5mm (identique à ceux utilisés par Arduino, centre positif). Le connecteur jack est répliqué sur des pastilles pour y connecter un bornier (pour alimenter directement la carte). Les pastilles de connexions peuvent également être utilisées pour récupérer la source d'alimentation pour le restant du projet (par exemple: pour alimenter des moteurs).

La carte inclus une diode de protection pour protéger la carte contre la polarisation inversée. Il est possible de ponter cette diode en fermant le cavalier J1 (ce qui permet d'abaisser la tension minimale nécessaire pour faire fonctionner le shield).

Derrière la diode de protection, nous retrouvons un convertisseur step-down MP2359. Ce convertisseur fournit un courant de 1A sous 5V pour vos projets Wemos. Le MP2359 est capable de fournir des pointes de courant à 1.2A.

Documents:
Schematic: (PDF)

ou

https://fichier.vs-elec.fr/v-elec/produits/1386/sch_dc_v1.1.0.pdf
