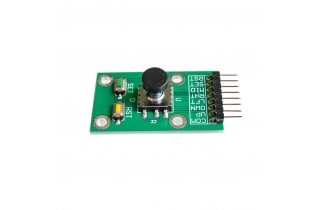

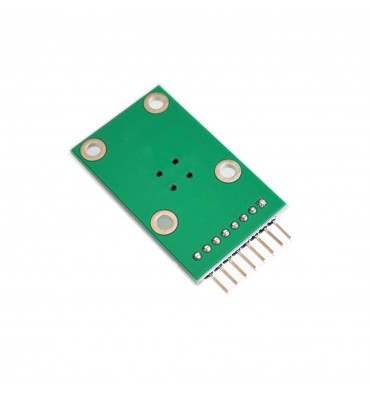

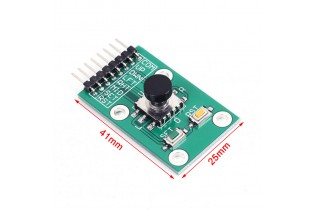

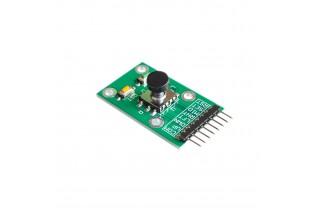

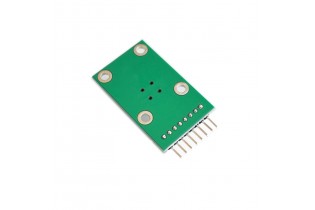

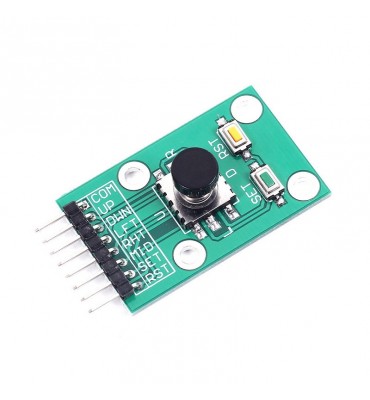

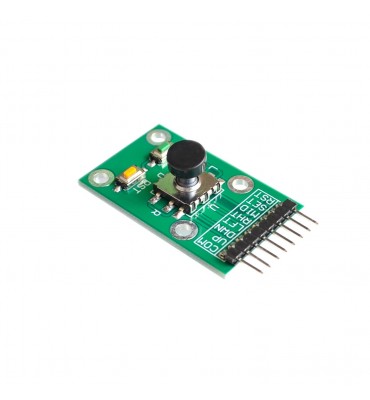

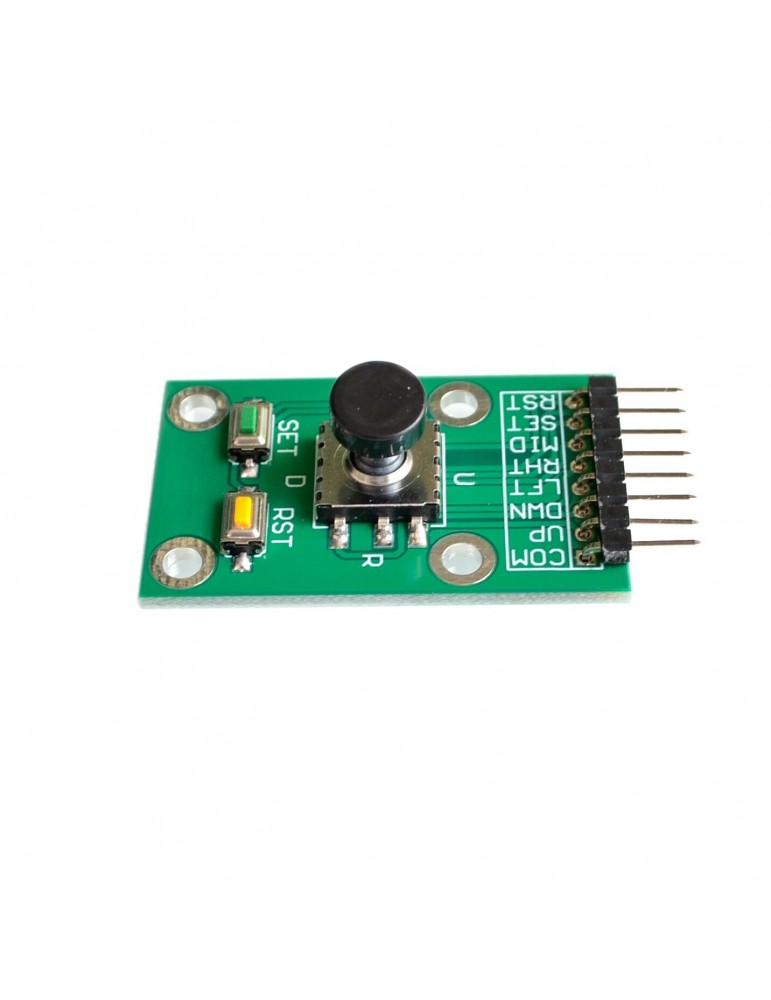

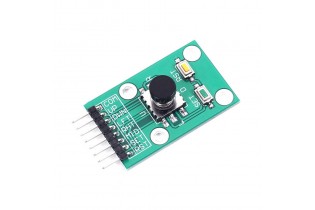

module manette de navigation 5 directions haut / bas / gauche / droite / middle avec réglage supplémentaire et bouton de réinitialisation
Tension de travail de 2V-9V et brochage avec 7 ports IO compatibles avec la plupart des cartes de développement MCU

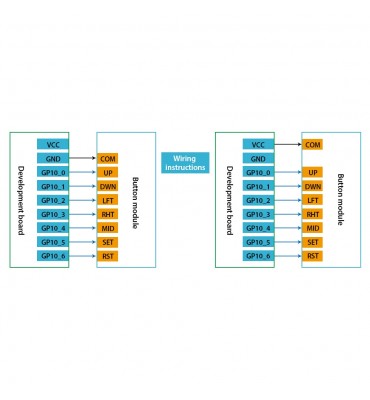

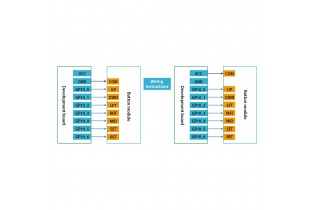

Description des broches:
1. COM (extrémité commune): VCC ou GND connecté à la carte de développement MCU
2. UP (bouton de direction vers le haut): connexion à la broche IO de la MCU
3. DWN (bouton de direction vers le bas): connectez-vous à la broche IO de la MCU
4. LFT (bouton directionnel gauche): connexion à la broche IO de la MCU
5. RHT (bouton directionnel droit): connexion à la broche IO de la MCU
6. MID (bouton de direction centrale): connexion à la broche IO de la MCU
7. SET (bouton Set): connectez-vous à la broche IO de la MCU
8. RST (bouton de réinitialisation): connectez-vous à la broche IO de la MCU
