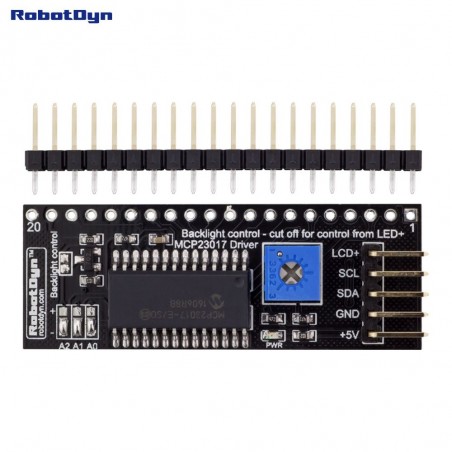

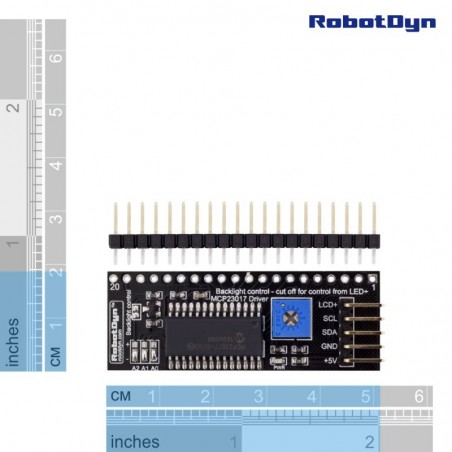

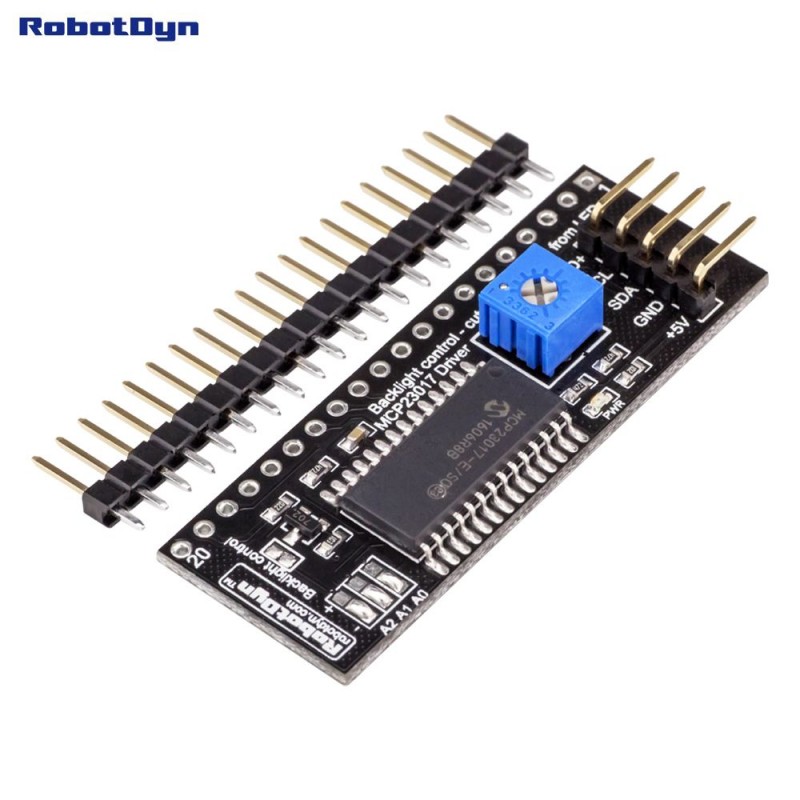

Ceci est un adaptateur I2C pour graphique LCD 128x64, très approprié pour un travail interactif avec Arduino, Raspberry.

Dans cet adaptateur, le pilote utilisé MCP23017. Pour des instructions et des bibliothèques, vous pouvez trouver des informations ici: www.gammon.com.au/forum/?id=10940

ou

http://www.gammon.com.au/forum/?id=10940

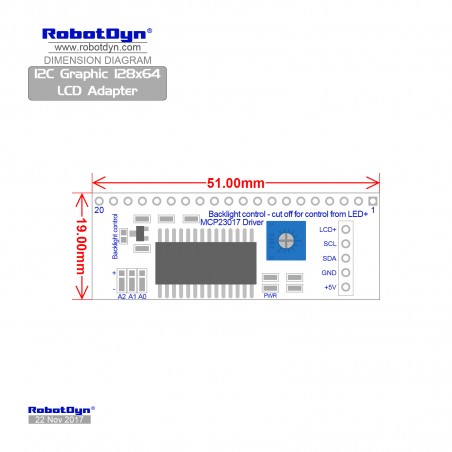

Pour changer l'adresse I2C, vous pouvez suivre les informations en bas du tableau.

Contrôle du rétroéclairage: Le rétroéclairage normal utilise une puissance de 5V à partir de + 5V et peut être ajusté avec un potentiomètre. Si vous avez besoin de contrôler le rétroéclairage du microcontrôleur, veuillez couper la connexion du rétroéclairage sur la face supérieure de la carte et connecter la broche LED + à tout module PWM sorti du microcontrôleur.

Dans le jeu ont des têtes de broches mâles pour connecter l’adaptateur à l’écran LCD graphique.
