Matériel:

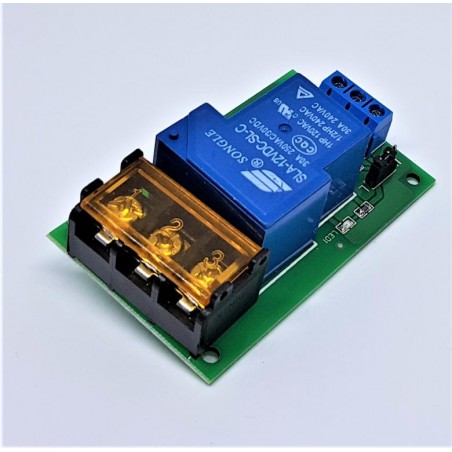

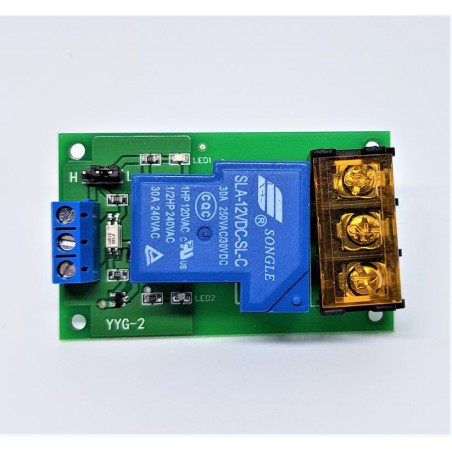

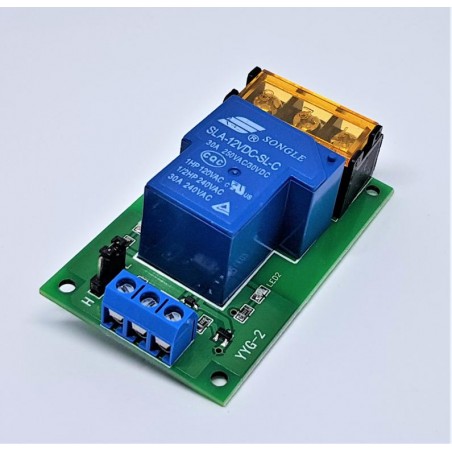

Il s’agit d’un module de relais très performant et pratique
Caractéristiques:
La tension du module: 12V
Capacité de sortie: DC 30V 30A ou AC 250V 30A.
En utilisant l'isolation de l'optocoupleur, une forte capacité anti-brouillage et des performances stables.
Le module peut être réglé haut ou bas.
Avec indicateur de puissance et indicateur de travail.
Pour assurer la stabilité, utilise des cartes de circuit imprimé de qualité industrielle et des bornes barrières de 9,5 mm.
Toutes les interfaces peuvent être connectées directement via des fils de câblage de terminal, très pratiques.

Description de l'interface du module:
1. DC +: alimentation CC positive;
2. DC -: module d'alimentation CC négatif;
3. IN: Borne d'entrée de signal (supporte le commutateur de niveau haut / bas librement);
4. normalement ouvert (NO): relais normalement ouvert;
5. Terminal commun (COM): commun des relais;
6. Terminal normalement fermé (NC): relais normalement fermé terminal;

Caractéristiques:
Type: 1 canal
Tension de relais: 12V
Capacité de sortie: dans les DC 30V 30A ou AC 250V 30A
Courant de repos: 5mA
Courant maximum: 12V: 80mA
Courant de déclenchement: 5mA
Taille du module: 66 * 40 * 22mm
