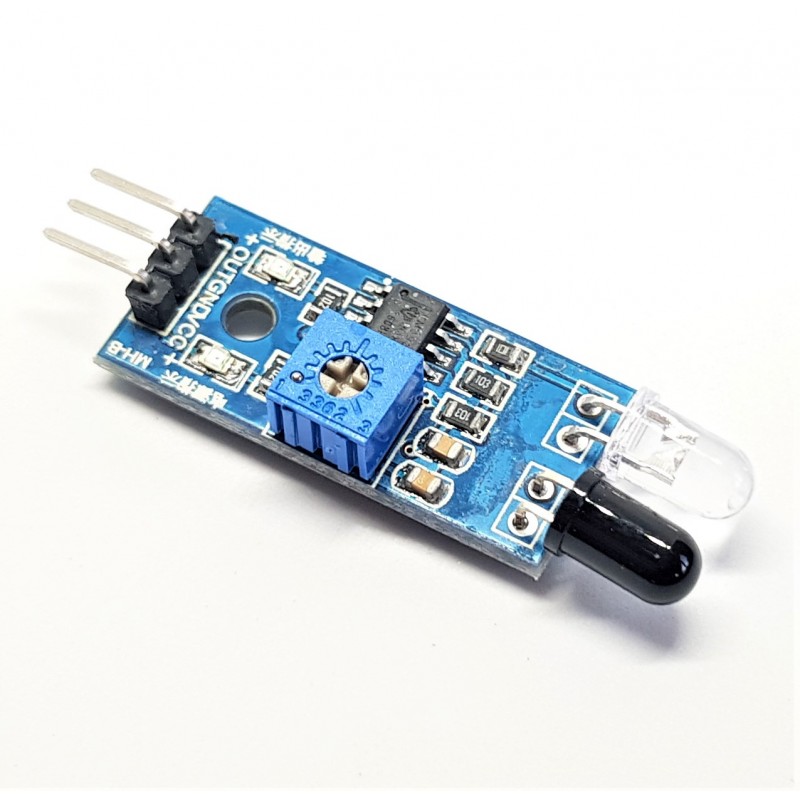

Lorsque le module détecte un obstacle , le voyant vert s'allume au niveau de la carte, tandis que le port OUT maintient une sortie avec un signal low, le module détecte sur une distance de 2 ~ 30cm, l'angle de détection est de 35 °,  le potentiomètre de réglage s' ajuste pour  la distance

Dans le sens horaire, détection pour l'augmentation de la distance;

potentiomètre de réglage dans le sens antihoraire, réduisant la distance de détection.

Le port OUT du module de capteur peut être directement connecté au microcontrôleur. IO peut également piloter directement un relais 5V. Connexion: VCC-VCC; GND-GND; OUT-IO

Comparateurs LM393,

Le module peut être une alimentation 3-5V DC.  le voyant rouge d’alimentation s’allume lorsque le module est sous tension;

VCC 3.3V-5V tension externe (peut être directement connecté à MCU MCU 5v et 3.3v)

GND GND External

OUT interface de sortie numérique petite carte (0 et 1)
