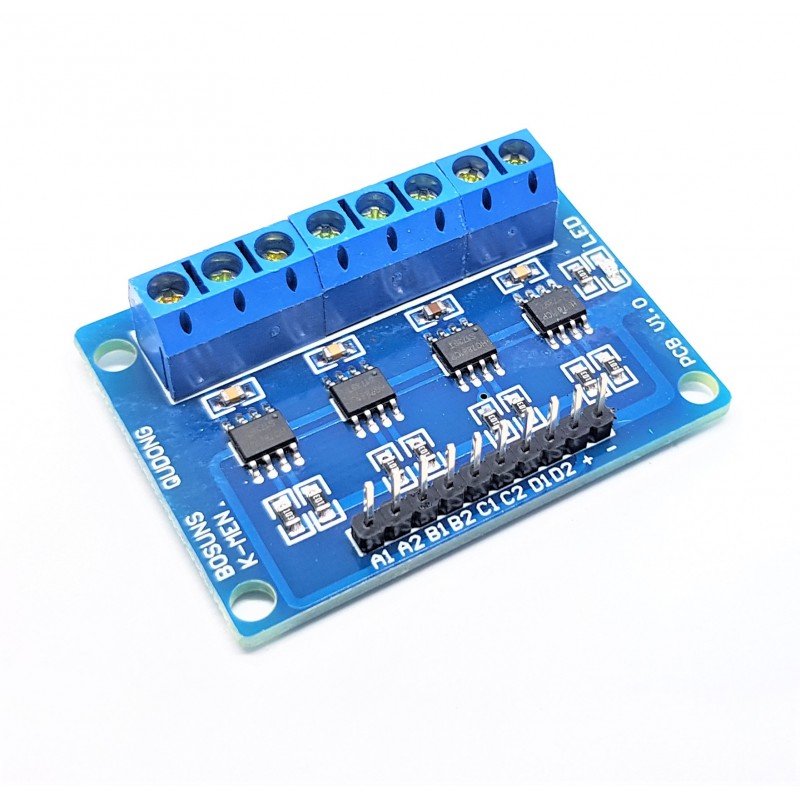

HG7881 4 canaux DC Stepper Motor Driver Controller Board

5,99 €
TTC
Quantité
Derniers articles en stock

  • 100% confiance. Vos achats et données sont totalement sécurisés. 100% confiance. Vos achats et données sont totalement sécurisés.
  • Envoi le jour même si commande validée avant 11h30. Envoi le jour même si commande validée avant 11h30.
  • Politique retours 14 jours. Politique retours 14 jours.

Le module de motorisation à une puce L9110S.
Tension d'alimentation du module: 2,5-12V.
Plage de moteur appropriée: entre la tension de fonctionnement du moteur de 2,5 à 12 V, le courant de fonctionnement maximal de 0,8A.
Parfait pour conduire le moteur de robot de voiture intelligente DIY.
Vous pouvez piloter 4 moteurs à courant continu ou deux moteurs pas à pas biphasés à 4 fils.
Modèle: HG7881.
Alimentation: DC 2,5-12V.
Moteur compatible: moteur à courant continu ou moteur pas-à-pas (tension de travail maximale de 2,5 à 12 V, courant de 0,8 A).
Taille: 50 * 36 * 14.4mm (L * W * H).
Poids: 13,2 g.
Description de l'interface du module:
[Description de la broche coudée noire 10P]
A1: port IO du microcontrôleur externe;
A2: port IO du microcontrôleur externe;
B1: port IO du microcontrôleur externe;
B2: port IO du microcontrôleur externe;
C1: port IO du microcontrôleur externe;
C2: port IO du microcontrôleur externe;
D1: port IO du microcontrôleur externe;
D2: port IO du microcontrôleur externe;
+: Tension externe 2,5V-12V;
-: GND externe.
[Borniers PCB 8P]
1, prise MOTORA DC à 2 broches, non directionnelle;
2, prise MOTORB DC à 2 broches, non directionnelle;
3, prise CC à 2 broches MOTORC, non directionnelle;
4, MOTORD pick DC à 2 broches, non directionnel.
Description du module:
ON VCC, voyant d'alimentation du module GND
Entrée A1 haute, entrée A2 basse, le moteur MOTORA est transféré;
A1 entrée basse, entrée A2 haute, inversion du moteur MOTORA;
B1 Entrée haute, entrée B2 basse, le moteur MOTORB est transféré;
B1 Entrée basse, entrée B2 haute, inversion du moteur MOTORB;
Entrée C1 haute, entrée C2 basse, le moteur MOTORC est transféré;
C1 entrée basse, entrée C2 haute, inversion du moteur MOTORC;
Entrée D1 haute, entrée D2 basse, le moteur MOTORD est transféré;
Entrée basse D1, entrée haute D2, inversion du moteur MOTORD;
