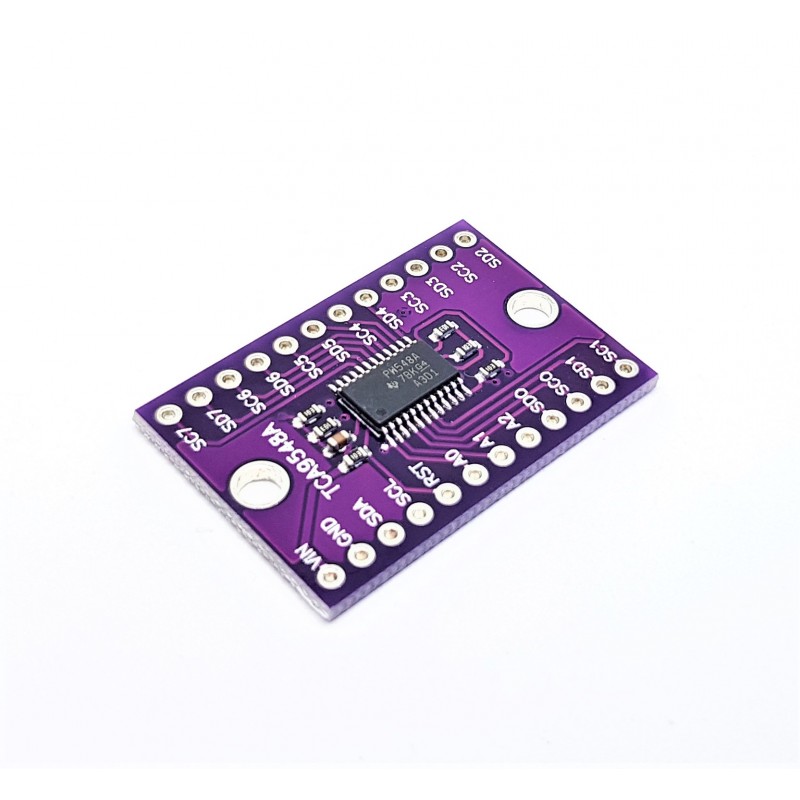

Enfin, un moyen d'obtenir jusqu'à 8 périphériques I2C de même adresse connectés à un seul microcontrôleur - ce multiplexeur agit comme un portier, en envoyant les commandes au jeu de broches I2C sélectionné avec votre commande.



Son utilisation est assez simple: le multiplexeur lui-même est sur l'adresse I2C 0x70 (mais peut être réglé de 0x70 à 0x77) et vous écrivez simplement un seul octet avec le numéro de sortie multiplexé souhaité sur ce port, et bam - tous les futurs paquets I2C sera envoyé à ce port. En théorie, vous pourriez avoir 8 de ces multiplexeurs sur chacune des adresses 0x70-0x77 afin de contrôler 64 de la même partie adressée à I2C.



 La puce elle-même est conforme aux normes 3V et 5V, vous pouvez donc l'utiliser avec n'importe quel niveau logique.
