Carte RED UNO R3 CH340

6,99 €
TTC
Quantité



100% confiance. Vos achats et données sont totalement sécurisés.



Envoi le jour même si commande validée avant 11h30.



Politique retours 14 jours.

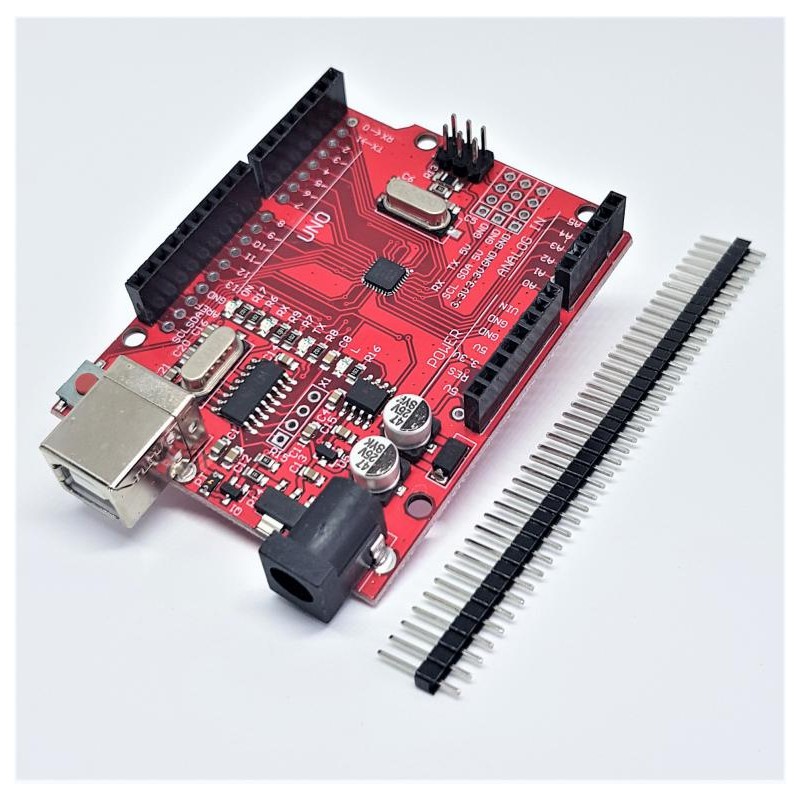

RED UNO R3 CLONE est idéale pour vos projets ARDUINO

RED UNO R3 CLONE est une carte similaire à la carte Officiel ARDUINO UNO, la différence réside sur la puce on-board CH340 ou CH341 à la place de la puce  Atmega16U2 composant qui permet la communication avec un câble USB.

contrairement à l'Arduino uno originale, RED UNO R3 CLONE a l’avantage de disposer de trous supplémentaires liés à chacun des pins ainsi que de connecteurs supplémentaires très pratiques relié à l'I2C  SDA et SCL ( pin A4 et A5 )  l'UART RX et TX ( pin 0 et 1 ) ainsi qu'à la masse au 5V et au 3.3V.
La puce CH340 nécessite selon votre système d’exploitation souvent un pilote que vous trouverez dans l’onglet « documents joints » ainsi qu'un tuto en français pour son installation.
Cette carte est une plate-forme de prototypage micro-contrôlées "open-source" spécialement conçues pour les artistes, les concepteurs ou les hobbistes. Cette version est architecturée autour d'un microcontrôleur ATmega328p associé à une interface USB.
L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles présents sur les bords de la platine.
Programmables via un langage proche du "C" (disponible en libre téléchargement), cette carte peut fonctionner de façon autonome ou en communicant avec un logiciel "tournant" sur un ordinateur (Flash, MaxMSP...).

Langage de programmation

    Référence du langage ( référence )

ou

https://www.arduino.cc/reference/fr/


    Environnement de développement multiplateforme (Win / Linux / Mac / ...)

Lien utile: Arduino IDE

ou

https://www.arduino.cc/en/Main/Software

pilote: ch340

ou

https://fichier.vs-elec.fr/v-elec/produits/1217/CH341SER.ZIP

instruction d'installation pour le pilote: instruction

ou

https://fichier.vs-elec.fr/v-elec/produits/1217/intruction%20installation%20ch340.pdf

1403Z
12 Produits

Fiche technique

Microcontrôleur
ATmega328P-MU
Cristal
16 Mhz
Flash
32 ko
EEPROM
1 ko
Convertisseur USB-Série
CH340G
E / S Numérique
14
PMW
6
Entrées analogiques
6
Courant continu à broche
40 mA
Tension d'entrée
6-12V recommandé
5V courant max
800 mA
3.3V Courant max
180 mA
Poids
25
L x l x h
7.7 x 5.3 x 1.3 cm

Téléchargement

installation

tutorial instruction et installation du pilote ch340

Téléchargement (567.79k)

pilote ch340/341

pilote ch340/341 pour windows

Téléchargement (198.22k)

CH340G Fiche technique

Fiche technique CH340G datasheet

Téléchargement (144.43k)
