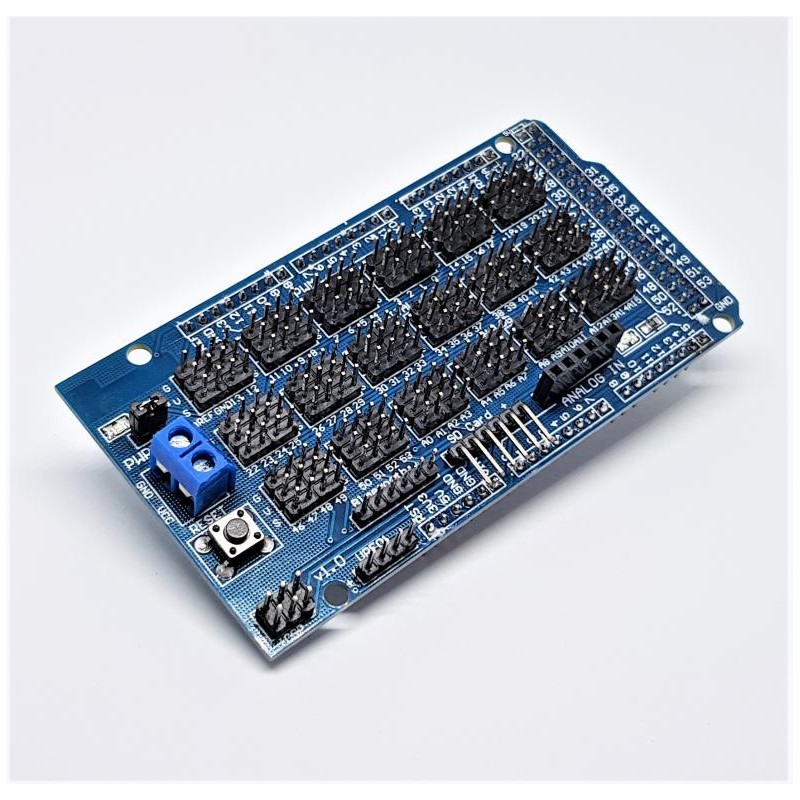

Compatible avec l'Arduino Mega.
cette carte se compose avec de nombreux ports pour connecter des capteurs et de très nombreux ports pour connecter des modules.
une entrée d'alimentation à bornes.


Chaque entrée / sortie est accolée à une broche VCC et GND pour une intégration facile des modules et capteurs.
Il intègre également des broches pour connecter certains modules directement (bluetooth, Carte SD, RF APC220, RB URF V1.1, ICSP). Ainsi qu'une touche de reset et un bornier a vis 2 pôles pour un VCC externe, commutable avec un cavalier.

Une des photos détaille la connectique. Pour les connecteurs dédiés, les brochages sont (de gauche à droite, du haut vers le bas):

ICSP : RST, D52/SCK , D50/MISO , GND, D51/MOSI, 5V
Bluetooth : 3.3V, GND, D0/RX0, D1/RX1, GND, 5V
SD Card : D50/MISO, D52/SCK, D53/SS, D51/MOSI, 5V, GND
APC220 (wireles) : -- , D19,RX1, D18/TX1, -- , 5V, GND
URF01 (ultrason) : 5V, D48, D49, GND

Le cavalier permet de permuter entre l'alimentation de carte Arduino quand le cavalier est en place (300mA maximum), et l'alimentation externe (pas de limite, mais le GND doit être le même que l'Arduino). Quand le cavalier est enlevé, toutes les alimentations 5V deviennent externes.
