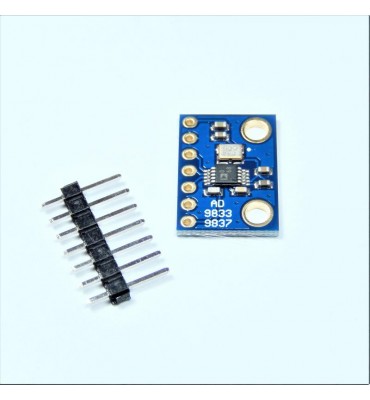

AD9833 Programmierbares Sinus-Rechteckwellenform-Generatormodul

6,99 €
inkl. MwSt. *
Menge



100% confiance. Vos achats et données sont totalement sécurisés.



Envoi le jour même si commande validé avant 11h30.



Politique retours 14 jours.

Der AD9833 ist ein programmierbarer Signalgenerator mit geringer Leistung, der sinusförmige, dreieckige und quadratische Ausgänge erzeugen kann. Die Erzeugung von Wellenformen ist in einer Vielzahl von Anwendungen zur Erkennung, Aktivierung und Reflektometrie im Zeitbereich (TDR) erforderlich. Frequenz und Ausgangsphase sind per Software programmierbar, was eine einfache Einstellung ermöglicht. Es werden keine externen Komponenten benötigt. Die Frequenzregister haben eine Breite von 28 Bit: Bei einer Taktfrequenz von 25 MHz kann eine Auflösung von 0,1 Hz erzielt werden; Bei einer Taktfrequenz von 1 MHz kann der AD9833 auf eine Auflösung von 0,004 Hz eingestellt werden
Der AD9833 verfügt über eine standardmäßige serielle Schnittstelle, über die das Teil direkt mit mehreren Mikroprozessoren verbunden werden kann. Das Gerät verwendet eine externe serielle Uhr, um Daten oder Steuerinformationen auf das Gerät zu schreiben.

Der AD9833 wird über eine serielle 3-Draht-Schnittstelle beschrieben. Diese serielle Schnittstelle arbeitet mit einer Taktrate von bis zu 40 MHz und ist kompatibel mit DSP-Standards und Mikrocontrollern. Das Gerät wird mit einer Versorgungsspannung von 2,3 V bis 5,5 V betrieben
Der AD9833 verfügt über eine Ausschaltfunktion (SLEEP). Dadurch werden Teile des Geräts ausgeschaltet, die nicht verwendet werden, wodurch der Stromverbrauch des Teils minimiert wird. Beispielsweise kann der DAC abgeschaltet werden, wenn ein Taktausgang erzeugt wird.


Features:

Frequenz und Phase digital programmierbar
12,65 mW Leistungsaufnahme bei 3 V
Ausgangsfrequenzbereich von 0 MHz bis 12,5 MHz
28-Bit-Auflösung: 0,1 Hz bis 25 MHz
Sinusförmige, dreieckige und quadratische Ausgänge
2,3 V bis 5,5 V Stromversorgung
Keine externen Komponenten erforderlich
3-Draht-SPI-Schnittstelle
Erweiterter Temperaturbereich: -40 ° C bis + 105 ° C
Ausschaltoption
Aktualisierungsrate: 25 (max)
Maximaler VOUT: 0,65 V
VOUT Minimum: 38 mV
VOUT Temperaturkoeffizient: 200 °
Hohe Eingangsspannung: 1,7-2,8 V
Niedrige Eingangsspannung: 0,5-0,7 V
Eingangsstrom: 10μA
Eintrittskapazität: 3pF
Der Betriebstemperaturbereich liegt zwischen -40 ° C und + 105 ° C. Typische Spezifikationen liegen bei 25 ° C
Größe: 17 * 12mm / 0,66 * 0,47 "
Menge: 1 Stück
